产品概述：

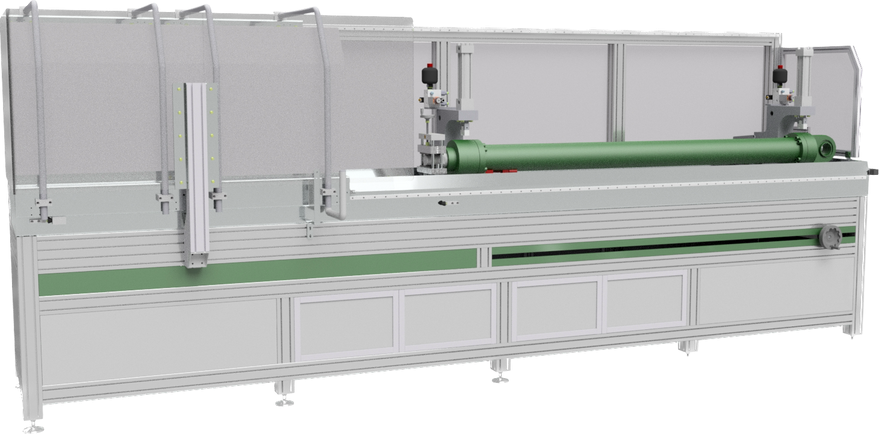

　　TSHC 22 NN测试台旨在用于标准和ISO液压缸的出厂测试。该测试台可以进行以下类型的测试：空气、冲洗、低压和高压测试，对两个腔室加压，并参照ISO10100-2001标准验证成品的是否合格。

　　它还在工作台的性能范围内，结合压力和速度梯度进行可定制的测试循环。在电机安装功率范围内测试台可以分别在350 bar （ 5076 psi）压力和700 bar （10152 psi）下测试，最高流量分别为200L/分钟（53 USG）和5L/分钟（1.32 USG）。

　　测试区域配有通用支架，借助自动气动锁固定安装被测试液压油缸。液压管路的连接由操作员手动完成。该测试台测量流量、压力和速度，验证被测产品的符合性。此外，试验台配备有带压力调节的气动系统，用于在测试结束时排空油缸中的液压油 。

产品参数：

　　两台变频伺服通风双向电机,

　　第一台电机22 kW 500-3000RPM50/60Hz，

　　第二台电机7.5 kW 500-3000RPM50/60Hz

　　最大流量200 l/min（53 USG）

　　最大压力700 bar (10152 psi)，在流量5L/Min时

　　主出口安装25µm和10µm过滤器，安装比例阀，齿轮流量计和压力传感器

　　油箱 800 L（211 USG），安装液位传感器和温度传感器

　　液压旁路系统，通过空气/油散热器和油10µm过滤器进行油液冷却和过滤，通过温度传感器PT100测量油液温度

　　22英寸的显示器的电脑安装在移动臂上，使用防水键盘，安装NEXTERBOX 软件

　　最高油温度：60°C（140°F）

　　油的清洁度： ISO 18/15/13（ISO4406-1999）
